Description
Fonctions de base
Commandes et voyants
Les indicateurs du panneau avant sont ; signal/crête, défaut par voie et alimentation secteur. Il n’y a pas de contrôle sur la face avant de l’appareil ; cela permet de réduire les manipulations d’utilisateurs finals « bien intentionnés ». Toutefois, à l’arrière de l’appareil il y a un système d’atténuation pour les 4 voies de sortie, les interrupteurs DIP pour la modification de la sensibilité de l’entrée, le pontage des voies d’amplification ; et l’interrupteur secteur. Toutes les autres commandes et indicateurs sont disponibles via le logiciel d’IGU PC.
Fonctionnalités DSP
Les fonctions DSP sont accessibles via le logiciel d’IGU PC.

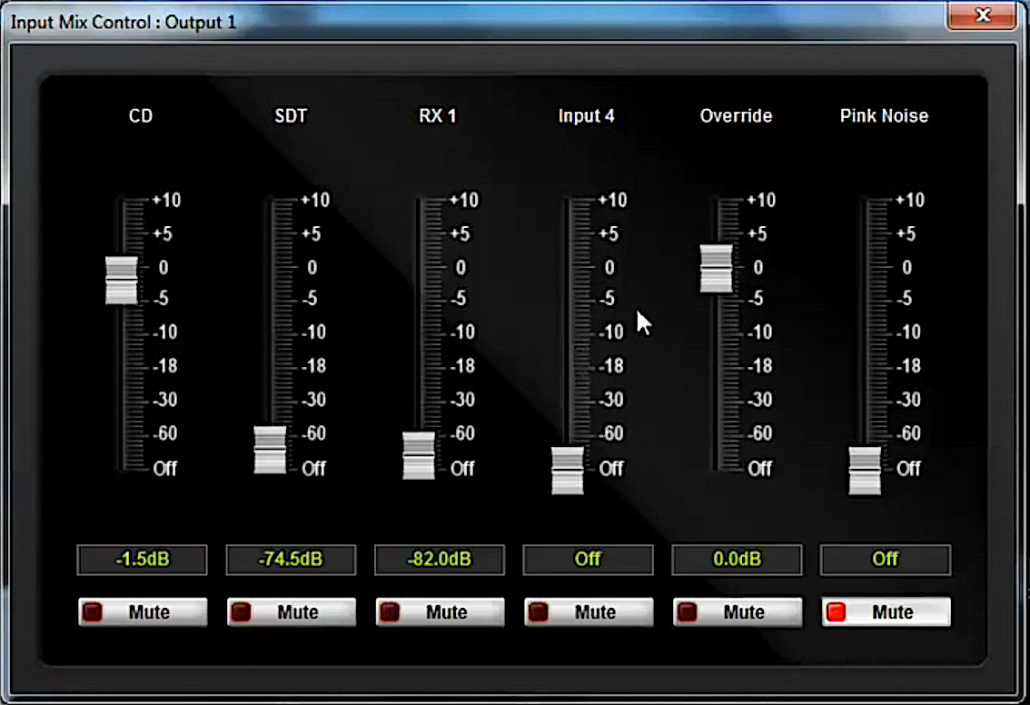

- Mélangeur d’entrée : Chacune des 4 voies d’amplification dispose d’un mélangeur d’entrée distinct. Via l’IGU PC il est possible de mélanger chacune des 4 entrées de ligne et de disposer d’un contrôle de niveau sur l’entrée prioritaire et le générateur de bruit. On obtient ainsi effectivement un amplificateur mélangeur très puissant et autonome.
Filtrage: Un filtre passe-haut (HPF) et un filtre passe-bas (LPF) jusqu’au 8e ordre. EQ de sortie : chaque zone possède un EQ paramétrique 8 bandes entièrement fonctionnel. Il contient également la fonctionnalité de renforcement dynamique des basses.
- Retard : temporisation de sortie pour 120 ms par voie.
- DRC (Dynamic Range Compressor) : seuil, ratio, attaque, rétablissement et gain par voie.
- Niveau de sortie : capacité de limiter la sortie des voies d’un amplificateur.
- Niveau de sortie mélangeur : chaque sortie d’amplificateur est contrôlée séparément sur l’écran, ce qui la rend facile à régler et à utiliser.
- Indication de panne et indication thermique par voie d’amplificateur.
- Mise en sourdine des voies et du système (Muet).
- Mise en veille manuelle.
- Contrôle via IGU PC GUI et/ou App iOS. Un logiciel tiers peut être utilisé pour contrôler le mélangeur de niveau de sortie et le mode de mise en veille sur ethernet.
Amélioration dynamique des basses
Une zone qui est bien réglée et sonne bien à des niveaux normaux peut sembler faible en grave lorsque le volume est bas. Le renforcement dynamique des basses génère automatiquement un son plus riche, même à faible niveau. Quand la zone revient au niveau normal, le renforcement des basses diminue proportionnellement pour rétablir le niveau préréglé et le calage.
Modes veille et veille automatique
Le mode veille réduit les impacts environnementaux et les coûts de fonctionnements inhérents au fonctionnement des amplificateurs de puissance, ce qui le rend beaucoup plus rentable et respectueux de l’environnement que d’autres amplificateurs. Le mode veille peut être enclenché et désenclenché manuellement via le logiciel d’IGU PC. Avec l’adjonction d’un détecteur de mouvement Bosch, il peut également devenir un « mode de mise en veille automatique ». Dans la (les) zone(s) où l’activité s’est arrêtée, l’amplificateur passe automatiquement à un mode de faible consommation d’énergie après une période prédéterminée. Lorsque la zone redevient active, l’amplificateur rétablit tout simplement son état actif en moins d’une seconde, en montant doucement le son de la musique de fond. L’amplificateur est également livré avec une alimentation de 12 VCC en sortie, afin de faciliter et de simplifier l’installation de détecteurs de mouvements.
Connexions et Amp Link
Entrées
Les amplificateurs PLM‐4Px2x sont équipés pour être utilisés avec jack TRS, XLR 3 broches ou Phoenix Euroblock sur chacun des voies d’entrée. Comme ces connexions sont câblées en parallèle, il suffit de les faire défiler en bus via la connexion qui n’est pas utilisé comme entrée. En outre, l’entrée Amp Link facilite la connexion au mélangeur DSP PLM-8M8. Il suffit de brancher le câble CAT 5 fourni aux ports de l’Amp Link sur chaque appareil pour qu’il transporte 4 voies audio du mélangeur matriciel DSP à l’amplificateur. Aucune installation ou configuration nécessaire.
En outre, il existe un niveau d’entrée prioritaire de niveau de ligne symétrique qui peut être activé par la fermeture d’un contact. Cette entrée est prioritaire sur toutes les autres entrées de l’amplificateur.
Sortie
Des connexions à des sorties 100 V, 70 V, 8 ohms et 4 ohms sorties sont disponibles pour chaque canal. Les sorties peuvent être bridgés 1-2 et/ou 3-4 via les commutateurs dip. Toutes les impédances de sortie et les configurations sont prises en charge simultanément. Ainsi, par exemple : les canaux 1-2 sont bridgés avec une charge de 4 ohms, le canal 3 a 100 V et le canal 4 a une charge de 8 ohms ; tout cela est possible sans perte de performances.
