Description

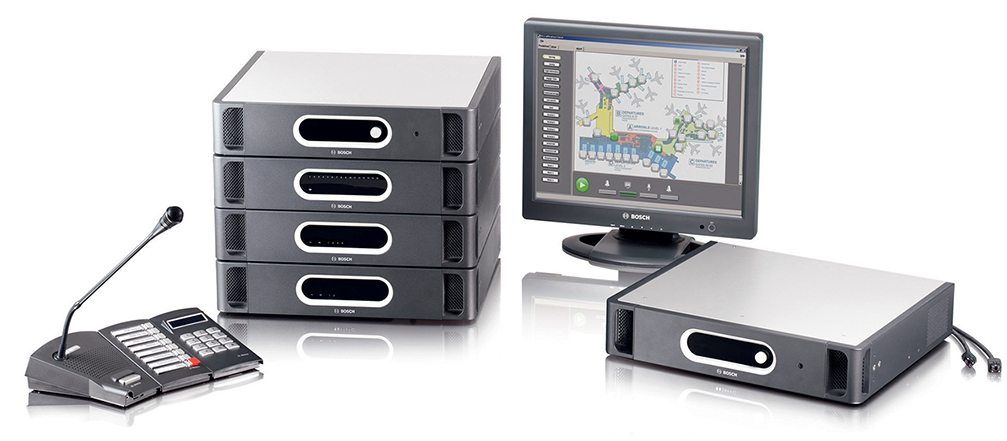

Le système de base comprend le contrôleur réseau PRS-NCO3, les amplificateurs avec DSP PRS-1P500, PRS-2P250, PRS-4P125 et LBB4428/00, le pupitre d’appel LBB4430/00 et son clavier de commande PRS-CSNKP, des cartes de surveillance haut-parleur LBB4442/00, le chargeur alimentation 48V PRS-48CH12. Les options permettant d’étendre le système sont très nombreuses : unité d’extension analogique PRS-4AEX4, interface OMNEO PRS-4OMI4, interface audio IP PRS-1AIP1, pupitre d’appel PRS-CSR à câbler sur interface PRS-CSI, clavier de commande LBB4432/00, modules pupitre PRS-CSM, PRS-CSRM, PRS-CSKPM, enregistreur d’appel en temps réel PRS-CRF, routeur analogique 16 canaux audio PRS-16MCI, amplificateurs PRS-1B500, PRS-2B250, PRS-4B125, PRS-8B060, cartes de surveillance LBB4440/00, LBB4441/00, LBB4443/00 ;
Le logiciel serveur Praesideo PRS-SWCS permet de constituer un réseau, il faut une licence PRS-SWCSL-E par PRS-NC03 supplémentaire. Deux applications sont disponibles : la PRS-CSC-E permet de créer une interface graphique et de gérer les appels, les messages, etc. tandis que la PRS-TIC-E offre un couplage avec téléphone numérique (VoIP).
Le contrôleur réseau PRS-NCO3 est l’unité de contrôle et d’alimentation d’un système Praesideo. Il permet de gérer 28 canaux audio simultanés, de gérer des appels sur 224 niveaux de priorité, de disposer d’un journal des 200 derniers évènements. Il comprend une carte flash 1 Go, un Web serveur, 2 entrées micro/ligne, 2 entrées ligne, 4 sorties 0 db, 8 entrées et 5 sorties de commandes programmables (contacts secs). Il dispose de 2 connecteurs bus systèmes délivrant 2 x 55W sous 48V.

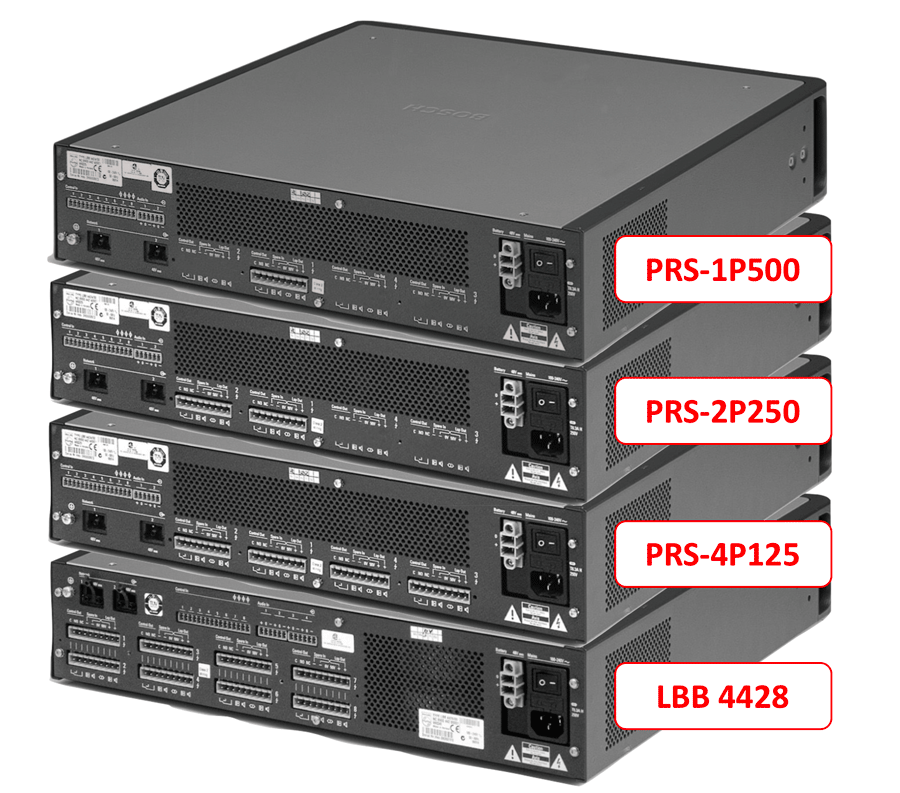

Les amplificateurs avec DSP intégré PRS-xPxx et LBB4428/00 se câblent sur le bus système. Ils offrent une égalisation paramétrique des entrées et sorties audio, un délai réglable en sortie 100V, un basculement automatique sur amplificateur de secours, un réglage automatique de niveau en fonction du bruit ambiant, un rétablissement de niveau des atténuateurs. Le PRS-1P500 délivre 1 x 500W en 100V, le PRS-2P250 délivre 2 x 250W en 100V, le PRS-4P125 délivre 4 x 125W en 100V et le LBB4428/00 délivre 8 x 60W en 100V. Tous ces amplificateurs fonctionnent en classe D ce qui limité la consommation électrique et la dissipation calorifique.
Le pupitre LBB4430/00 se câble sur le bus système. Il peut être complété par un clavier numérique 12 touches PRS-CSNKP (15 maxi) ou un clavier de commande 8 touches LBB4432/00 (16 maxi)
Le kit de cartes de surveillance maître et esclave LBB4442/00 comprend une carte maître à monter dans un amplificateur PRS-xPxxx ou LBB44328/00 et une carte esclave à monter en fin de ligne haut-parleur. Certains haut-parleurs Bosch ou Dynacord ont un emplacement de montage prévu pour ces cartes.
Le chargeur alimentation 48V PRS-48CH12 peut délivrer un courant nominal de 150A. Il dispose de 6 sorties 40A et 3 sorties 5A ainsi que d’une sonde de température batteries.
FAQ
Quelles sont les atouts de ce système et ses applications ?
C’est un système certifié EN54 qui dispose d’une architecture unique avec un bus optique pouvant recevoir jusqu’à 63 nodes, c’est-à-dire connexions sur ce bus. Le câblage peut être entièrement redondant. La topologie peut être centralisée ou décentralisée. Il est particulièrement adapté aux systèmes étendus dans les gares, les aéroports, les usines, les paquebots de croisière (conformité aux normes Solas), etc.
La longueur du bus entre deux éléments est limitée à 50m. Comment augmenter cette distance ?
Il faut utiliser des interfaces fibre optique verre multimode ou monomode. La longueur totale maximale des fibres est alors de 2000m.
Quel est le maximum de nodes disponibles sur le bus ? Combien de nodes sont utilisés par un élément ?
Le maximum dépend de la longueur du bus. Avec un bus de 1000m on dispose encore de 60 nodes tandis qu’avec un bus de 1500m on descend à 30 nodes. Un tableau permet de connaître le nombre disponible. La plupart des appareils connectés utilisent un node, excepté le contrôleur PRS-NCO3 qui en nécessite 3 et l’amplificateur LBB4428/00. Par contre les amplificateurs sans DSP PRS-xBxxx raccordés à un routeur PRS-16MCI n’en « consomment » pas, le PRS-16MCI nécessitant simplement un node.
Peut-on avoir des pupitres distants, non câblés sur le bus système ?
Oui on peut utiliser des pupitres PRS-CSR avec une interface bus système PRS-CSI. Dans ce cas la distance maximale est de 1000m en Cat5, ce qui est économique.
Quelle est la différence entre les amplificateurs de la série PRS-xPxxx et ceux de la série PRS-xBxxx ?
Les premiers sont équipés d’un DSP offrant égalisation paramétrique, délai, réglage automatique de niveau en fonction du bruit ambiant, etc. et sont à câbler sur le bus système (y compris le LBB4428/00) tandis que les seconds, sans DSP, doivent être raccordé à un routeur PRS-16MCI.
Le système peut-il fonctionner sans un PC ?
Oui, une fois la programmation faite, grâce au serveur Web intégré dans le PRS-NCO3, il n’est plus nécessaire d’être connecté à un PC.
Comment constituer un réseau s’il y a plusieurs PRS-NCO3 ? Quelles licences acheter ?
Il faut impérativement acheter le logiciel serveur PRS-SWCS pour 1 PRS-NCO3 et autant de licences PRS-SWCSL qu’il y a des PRS-NCO3 supplémentaires. Les applications PRS-CSC et PRS-TIC sont des options qui utilisent le serveur pour communiquer avec le système Praesideo.
