Série EVF

FAQ

Quelle enceinte pour quel usage ?

Quels sont les atouts des EVF ?

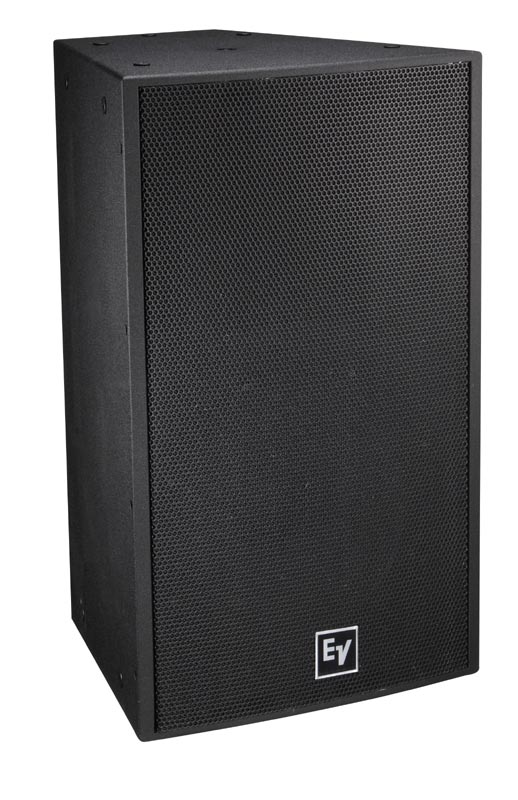

On dispose de 174 versions soit 144 enceintes large bande à charge pavillonnaire et 30 caissons sub-grave ! Toutes ces enceintes sont équipées de haut-parleurs conçus et fabriqués par Electro-Voice qui offrent une qualité sonore remarquable, des filtres FIR sont disponibles pour les applications les plus exigeantes avec dans ce cas un fonctionnement en bi-amplification (ou tri-amplification avec sub). Chaque enceinte large bande dispose d’un choix de 6 pavillons avec des couvertures différentes, ce qui permet de répondre à tous les cas de figure. Les versions PI sont tropicalisées et les versions FG en fibre de verre sont imputrescibles et peuvent être utilisées dans les conditions climatiques les plus rudes (montagne, bord de mer, climat tropical ou équatorial). La série EVF-1122S est certifiée EN54-24. Les applications où l’on peut utiliser ces enceintes sont extrêmement étendues : théâtres, salles de concert, discothèques en intérieur et en extérieur, équipements sportifs, stades de taille intermédiaire, hippodromes, etc. Un transformateur 70V/100V disponible en option peut être installé dans les enceintes large bande. Des accessoires d’accrochage permettent de constituer des clusters horizontaux et/ou verticaux.

Quelles précautions adopter avec les caissons de basses ?
Il ne faut jamais laisser fonctionner ce type de caisson sans un filtre coupe-bas, de préférence de 24dB/octave, dont la fréquence doit être au moins la fréquence d’accord de l’enceinte.
Il ne faut pas en outre effectuer d’égalisation exagérée dans l’extrême grave car les contraintes mécaniques deviennent trop importantes et peuvent provoquer la destruction du haut-parleur.

Peut-on mettre quatre enceintes de 8 ohms en parallèle sur un canal d’un ampli annoncé comme pouvant fonctionner sous 2 ohms ?
Non ! L’impédance varie avec la fréquence, donc une enceinte d’impédance nominale de 8 ohms verra généralement son impédance chuter à certaines fréquences jusqu’à 6 ohms, ce qui signifie que l’ampli devra à ce moment-là travailler sous 1,5 ohms. Il se mettra en protection.
Il ne faut donc jamais mettre plus de 3 enceintes de 8 ohms sur un canal d’ampli pouvant fonctionner sous 2 ohms, et dans la mesure du possible, s’efforcer de toujours travailler sous 4 ohms.

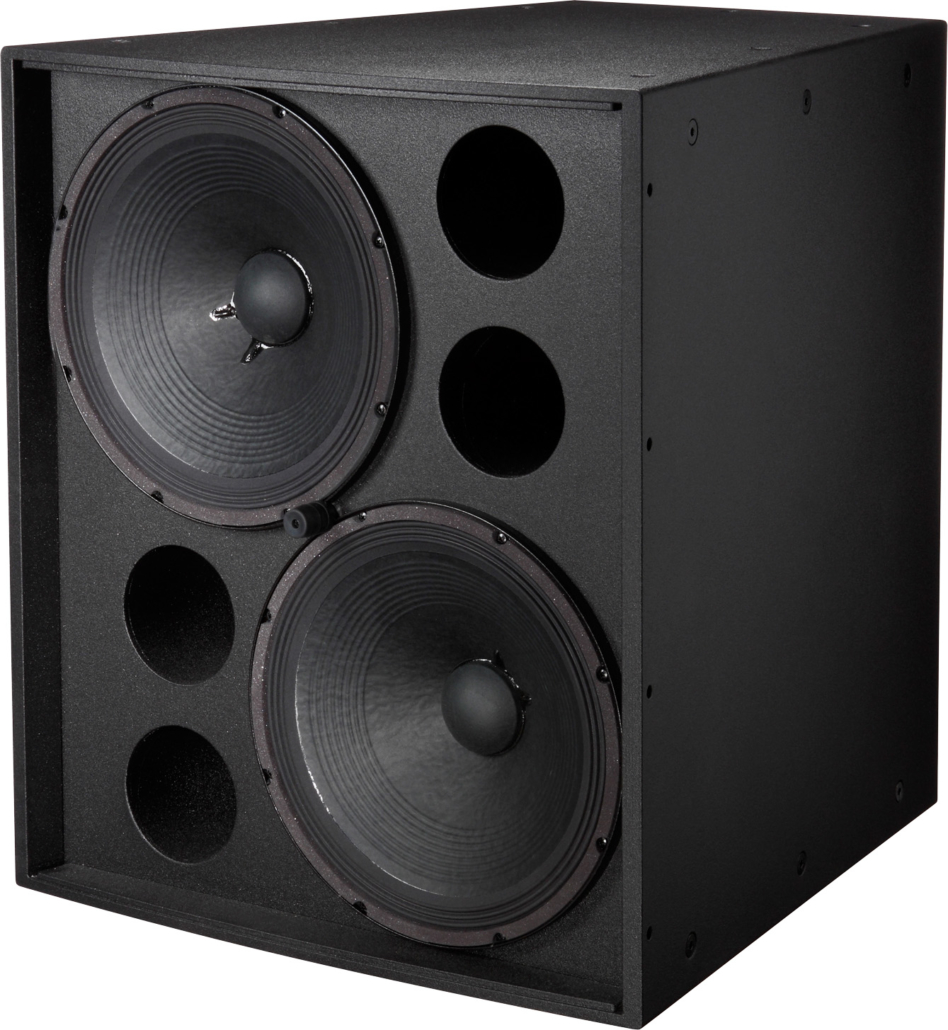

Comment disposer mes caissons sub-grave ?
Si vous disposez d’un seul caisson, vous le positionnez au centre.
Si vous disposez de deux caissons, surtout n’en mettez pas un à droite et un à gauche de la scène car c’est la pire disposition ! En effet des lobes se créent et en se déplaçant seulement d’une cinquantaine de centimètres vous pouvez tout aussi bien avoir une absence quasi totale de sub-grave ou bien au contraire un excès désagréable. Il faut disposer vos deux caissons au centre collés l’un à l’autre. Vous pouvez opter pour une configuration cardioïde avec un caisson orienté vers le public et l’autre vers la scène afin de diminuer le niveau de sub envoyé vers la scène, ce qui diminue d’autant les risques de larsen. Il vous faut pour cela un contrôleur numérique pour le délai qui sera affecté au sub diffusant vers l’arrière. Bien entendu cela nécessitera deux canaux d’amplis séparés, sauf si les subs sont des subs amplifiés qui sont dans ce cas indépendants.
Si vous disposez de trois caissons, il vous faut un contrôleur numérique afin de disposer de délais. Vous pourrez disposer un caisson à droite, un au centre et un à gauche. Ceux de droite et de gauche seront retardés avec un délai qui sera ajusté par rapport à la distance au centre, qui sera le point zéro.

Qu’est-ce que la norme EN54-24 ?
La série EVF1122-S est certifiée EN54-24 (norme européenne) ce qui signifie qu’elle peut être utilisée dans des installations destinées à la sécurité incendie. L’installation proprement dite doit être conforme à la norme française NF-S 61-932. Dans la rubrique spécialisée de ce site on trouve un choix important de systèmes destinés à cette application (Bosch Praesideo, Bosch Praesensa, Dynacord Promatrix 6000, Dynacord Promatrix 8000). Les performances de ces enceintes sont telles qu’elles peuvent bien sûr assurer à la fois la sonorisation d’ambiance et celle de sécurité.

Quels sont les avantages de la ligne 70V/100V ?

En basse impédance les pertes dues à la longueur des câbles haut-parleur deviennent vite problématiques et les montages série/parallèle ont vite des limites. Ce problème peut être résolu en fonctionnant en ligne 70V (aux USA principalement) ou en ligne 100V (Europe). Dans les deux cas les enceintes (ou haut-parleurs) sont équipées d’un transformateur à plusieurs enroulements, ce qui permet de sélectionner la puissance souhaitée. Côté amplificateur on avait dans le passé uniquement des modèles équipés d’un transformateur mais la technologie ayant évolué on a maintenant des amplificateurs fonctionnant en mode direct sans transfo. Il ne faut jamais que la puissance des enceintes sur la ligne soit supérieure à la puissance de l’amplificateur au risque d’endommager celui-ci. Par contre même si l’amplificateur est plus puissant que l’enceinte il n’y a aucun risque de casse -comme cela peut se produire en basse impédance- car on ne peut dépasser la puissance du transformateur qui elle est adaptée au haut-parleur correspondant. Les lignes 70V/100V permettent d’installer un nombre élevé d’enceintes (ou de haut-parleurs) sur de longues distances avec des pertes réduites en raison de l’impédance élevée. Il existe des logiciels permettant de calculer la section des câbles nécessaire en fonction de la distance et de la puissance totale sur la ligne afin de bénéficier d’une qualité sonore satisfaisante.

Quel amplificateur choisir ?

Pour les installations  que ce soit en basse impédance ou en ligne 70/100V le Dynacord C3600 et les Dynacord DSA et IPX sont à recommander. Si l’on souhaite sur un même amplificateur avoir à la fois des canaux en basse impédance et d’autres en ligne 70/100V les amplificateurs 4 et 8 canaux DSA & IPX Dynacord permettent cette utilisation. Pour les installations destinées à la sécurité incendie chaque système Bosch ou Dynacord dispose de ses propres amplificateurs.
