Série DSQD

Le système sans fil D Squared Digital utilise la nouvelle 4ème génération d’architecture HF déjà plébiscitée avec le système DUET pour une flexibilité maximale, une mise en œuvre simple et rapide, une qualité audio studio et la plus faible latence du marché. Cette nouvelle série inclut le récepteur DSQD-D2 4 canaux, l’émetteur pocket DBu/01 et l’émetteur main DHu/01, permettant une liaison HF audio totalement numérique.
Le système DSQD intègre une synchronisation IR bi-directionnelle, trois clés d’encryptage sécurisées et une seule plage de fréquence de 470MHz à 614MHz pour l’ensemble des éléments de la gamme DSQD qui facilite la gestion des parcs location en étant totalement prêt pour le passage à la 5G. Le récepteur DSQD offre également une compatibilité avec les anciens émetteurs LECTROSONICS Digital Hybrid permettant d’utiliser les émetteurs existants et déjà en parc comme le mini SSM en cohabitation totale avec les nouveaux émetteurs totalement numériques DSQD.

Spécifications système en mode tout numérique :

  • Plage de fonctionnement HF : 470.100MHz-614.375MHz (pas de 25KHz)
  • Échantillonnage : 24Bit/48kHz en mode
  • Modulation numérique type : 8PSK, correction prédictive
  • Encodage des données : ADPCM propriétaire
  • Encryptage sécurisé : AES-256-CTR (Norme FIPS197&140-2)
  • Latence : Source numérique 1.0ms + réseau Dante / Source Analogique < 1.4ms
Catégorie : Marques
  • Description
  • Ressources
  • Vidéos

Description

Récepteur DSQD-D2

Le récepteur DSQD-D2 au format ½ rack 19″ 1U permet jusqu’à 4 canaux de réception numérique ou digital hybride séparés en mode de réception Diversity antennes et 2 canaux en mode Diversity de tuner. Entrées et sorties antennes pour mise en cascade.
Un port infrarouge bidirectionnel permet de facilement programmer dans les deux sens émetteurs et récepteurs. Les sorties audio des canaux en analogiques et DANTE peuvent être basculées en sorties « Talkback » (ce dans les deux modes de réceptions choisis). Le récepteur DSQD dispose d’un connecteur Ethernet et Mini USB pour l’interfaçage avec le logiciel de pilotage Wireless Designer.

Spécifications Techniques :

  • Largeur de plage de réception HF : 100MHz-614.357MHz
  • Mode Diversity : commutation antennes sans bruit, commutation Tuner (Max 2 canaux)
  • Échantillonnage : 24Bit/48kHz en mode Réponse en fréquence audio : 20Hz-20kHz, +/-1dB
  • DHT + bruit : 05% (1kHz@-10dBFS)
  • Dynamique : 108dB, pondération A
  • Diaphonie canal adjacent : 85dB
  • Mode Diversity : commutation Antenne silencieuse (4 canaux), Diversity Tuner (2 canaux)
  • Sensibilité : -98dBm
  • Modulation numérique type : 8PSK, correction prédictive, dérive +/-0,002%
  • Connections E/S antennes : double BNC F, 50 Ohms
  • Sorties audio : XLR Symétrique -35dBu à +8dBu / Casque Jack 6.35 mm / DANTE RJ45
  • Alimentation Externe : 7 à 18 VCC ; 2.5A (Max)
  • Poids : 880 g
  • Dimensions (L x H x P) : 213 (½ 19″) x 44,5 (1U) x 187 mm

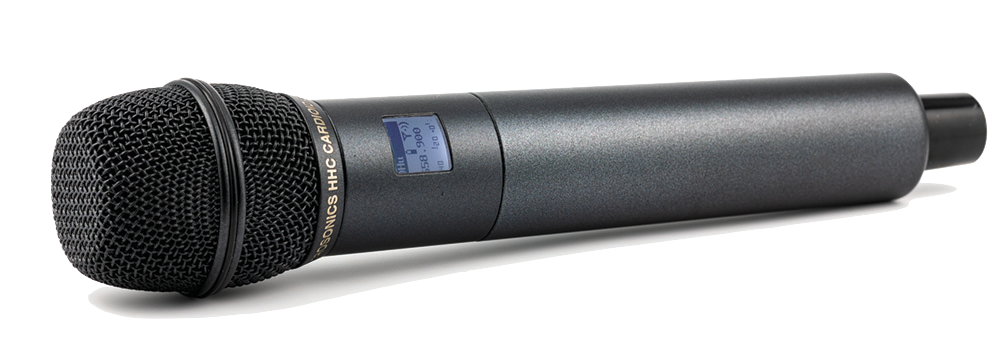

Émetteur main DHu/E01

L’émetteur main DHu/E01 pourra recevoir une capsule de Type HHC Lectrosonics ou nombres d’autres capsules pour micro HF (tels que EV, Shure® Earthworks® ou autre) grâce à son pas de vis standard. Le robuste corps en métal intègre un écran LCD, un bouton poussoir programmable (Rien, Mute, Talkback, ON/OFF). Derrière le compartiment à vis découvrable des piles verrouillées fermement se trouvent les boutons de réglages protégés et verrouillables et des Led (Vert/Rouge clip) orientées vers l’orateur permettent un ajustement précis du gain tout en parlant dans le micro. La transmission audio pourra être sécurisée par encryptage 256-bit.

Spécifications Techniques :

  • Largeur de plage HF :  470.100MHz-614.357MHz (Pas de 25KHz/100kHz)
  • Puissance d’émission : 25 ou 50mW par sélecteur
  • Réponse en fréquence audio : 40Hz-20kHz, +/-1dB
  • Traitement audio : compresseur d’entrée à double enveloppe, >30dB
  • Impédance d’entrée (Pocket) : Micro : 300 Ohms/ Ligne : 2K Ohms
  • Contrôle du gain : 45dB, contrôle semi logarithmique par pas de 1dB
  • Alimentation : 2 piles LR6/AA Autonomie 5h (Émission 50mW)
  • Poids : 343 g avec pile et capsule HHC
  • Dimensions : L 229 mm x Diamètre 25,4 mm
  • Protocole d’émission : 200KG1E

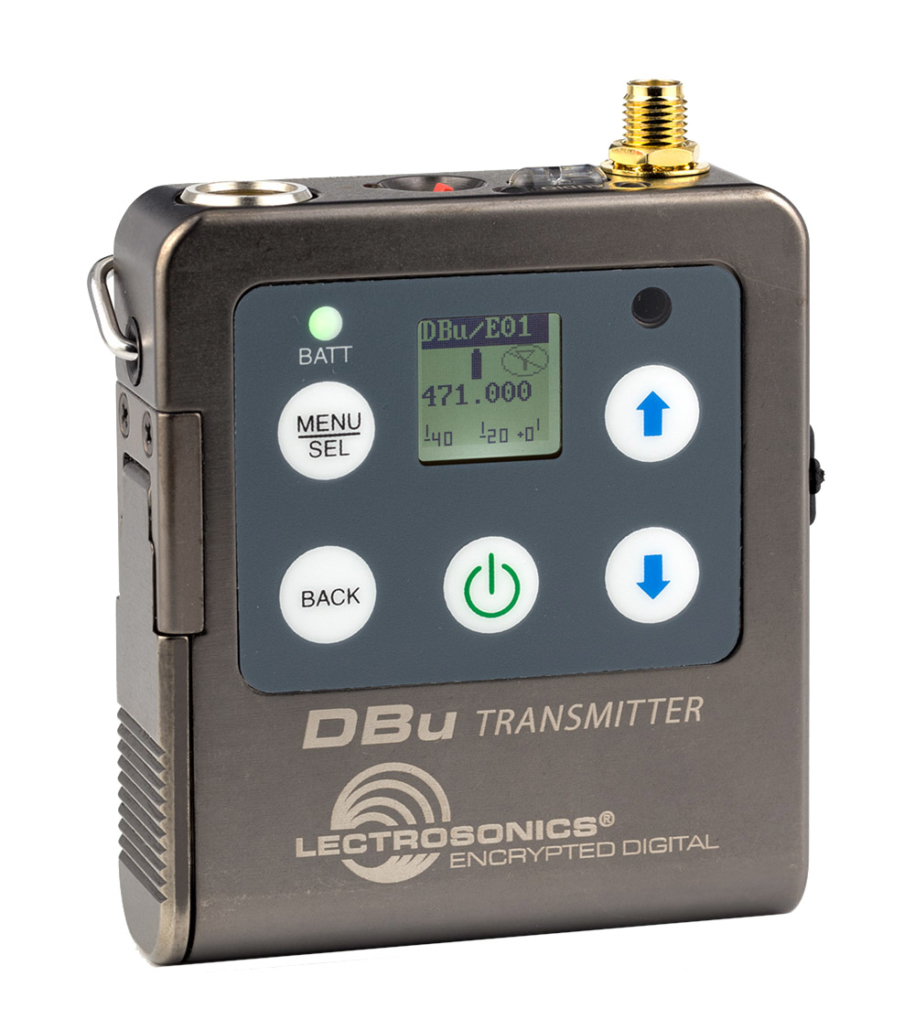

Émetteur pocket DBu/E01

Le robuste corps en bloc d’aluminium massif couleur externe noir pérennisé par électrolyse intègre sur la partie supérieure un commutateur programmable (ON/OFF, Mute, Inactif, Talkback), le connecteur d’entrée pouvant recevoir au format Switchcraft5 Broches TA5F tous types de micro cravates, serre-tête, adaptateur XLR3 ou Jack instrument, un connecteur d’antenne SMA et un port IR bidirectionnel. Sur la face latérale, de larges boutons de programmation verrouillables et étanches permettent un accès à tous les réglages de l’émetteur et de son DSP (Limiteur, Gain, coupe-bas, fréquences, puissances d’émission etc…) visibles sur l’écran LCD rétroéclairé. Un robuste clip de ceinture métallique réversible permet de maintenir fermement l’émetteur en place. La transmission audio pourra être sécurisée par encryptage AES 256-CTR.

Spécifications Techniques :

  • Largeur de plage HF : 470.100MHz-614.357MHz (Pas de 25KHz/100kHz)
  • Puissance d’émission : 25 ou 50mW par sélecteur
  • Réponse en fréquence audio : 40Hz-20kHz, +/-1dB
  • Traitement audio : compresseur d’entrée à double enveloppe, >30dB
  • Impédance d’entrée (Pocket) : Micro : 300 Ohms/ Ligne : 2K Ohms
  • Contrôle du gain : 45dB, contrôle semi logarithmique par pas de 1dB
  • Alimentation : 2 Piles LR6/AA Autonomie 5h (Émission 50mW)
  • Poids : 177 g avec pile et clip ceinture
  • Dimensions (H x L x P) :  86 mm x 62 mm x 19 mm
  • Protocole d’émission : 200KG1E

DPR/E01

L’émetteur à connecter dans une fiche XLR3M DPR/E01 permet de transformer n’importe quelle source à niveau ligne ou micro en émetteur HF ultra performant. Pourvu d’une alimentation fantôme ajustable, il pourra s’adapter à n’importe quel type de microphone dynamique, condensateur ou statique.
Le DPR/E01 peut également être utilisé en enregistreur autonome compact lorsqu’il est connecté à une source audio ou un microphone, ce au format .wav sur support carte micro SDHC dans le port incorporé au DPR/E0.
Nota : utilisation en transmetteur sans fil ou enregistreur mais pas les deux fonctions simultanées.

Spécifications Techniques :

  • Plage de fréquence UHF unique 470…614mHz !
  • Accepte signal à niveau ligne ou microphone
  • Alimentation fantôme 5, 15, 48 Volt
  • Puissance d’émission commutable 25/50mW
  • Fréquence de coupe-bas ajustable
  • Architecture numérique de quatrième génération
  • Encryptage 256-Bit- AES 256-CTR
  • Interface avec commutateurs à membrane avec écran LCD
  • Alimentation par deux piles ou batteries AA
  • Port IR (infrarouge) pour programmation rapide
  • Pilotage et contrôle à distance par signal audio codés
  • Enregistreur audio autonome intégré
  • Robuste boîtier en aluminium

Ressources

pdf
DSQD – Fiche technique FR

pdf
DHuE01 – Fiche technique FR

pdf
DBuE01 – Fiche technique FR

pdf
DPR/E01 – Fiche technique FR

pdf
DPR/E01 – Quick Start Guide

pdf
Accessoires

pdf
DPR/E01 – Instruction Manual

pdf
Brochure Lectrosonics

Vidéos

Présentation du recepteur DSQD

Les differents mode de reception offert par le DSQD

Produits similaires

  • EVOLVE30M DEAL

  • CashBack Eté 2021

  • Système Duet IEM

QUI SOMMES-NOUS ?

Garanties des produits

DEEE (déchets d’équipements électriques et électroniques)

EVI AUDIO FRANCE S.A.S

  • Allée Lech Walesa
  • Parc de Courcerin
  • 77185 Lognes

Horaires

  • Lundi au Vendredi
  • 9H30-13H / 14H-17H30
  • Tél : 01.64.80.00.90
© Copyright 2021 - Evi Audio - mentions légales
Faire défiler vers le haut

Nous utilisons des cookies pour vous offrir la meilleure expérience sur notre site.

Vous pouvez en savoir plus sur les cookies que nous utilisons ou les désactiver dans paramètres.

Evi Audio France
Propulsé par  GDPR Cookie Compliance
Résumé de la politique de confidentialité

Ce site utilise des cookies afin que nous puissions vous fournir la meilleure expérience utilisateur possible. Les informations sur les cookies sont stockées dans votre navigateur et remplissent des fonctions telles que vous reconnaître lorsque vous revenez sur notre site Web et aider notre équipe à comprendre les sections du site que vous trouvez les plus intéressantes et utiles.

Cookies strictement nécessaires

Cette option doit être activée à tout moment afin que nous puissions enregistrer vos préférences pour les réglages de cookie.

Si vous désactivez ce cookie, nous ne pourrons pas enregistrer vos préférences. Cela signifie que chaque fois que vous visitez ce site, vous devrez activer ou désactiver à nouveau les cookies.
